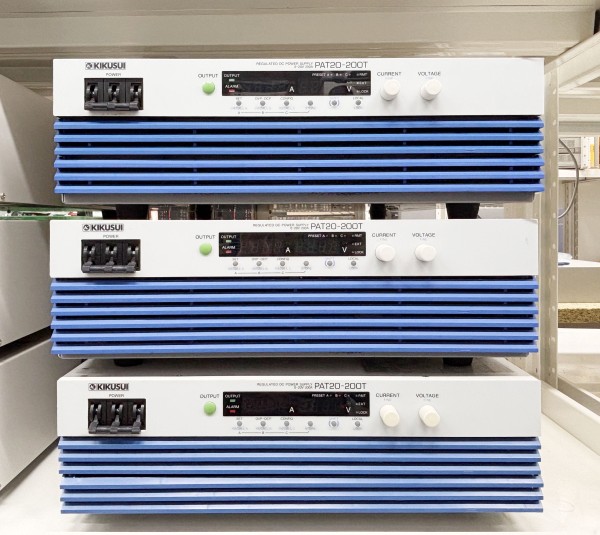

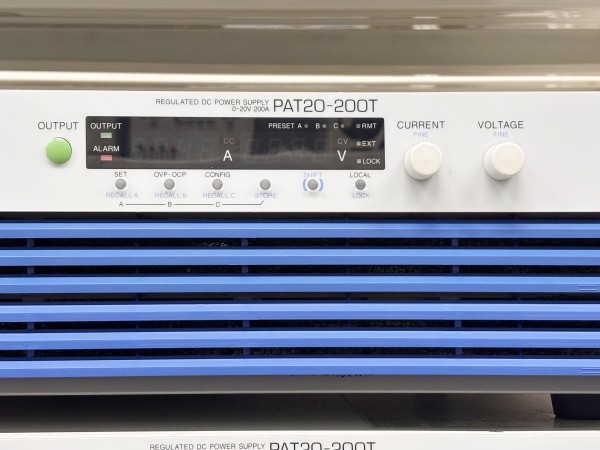

KIKUSUI PAT20-200T 핵심 사양 요약

1. 출력 및 전원 사양

출력 전압: 0 ~ 20V

출력 전류: 0 ~ 200A

최대 출력 전력: * 3상 입력 시: 4kW

단상 입력 시: 3kW (제한 구동)

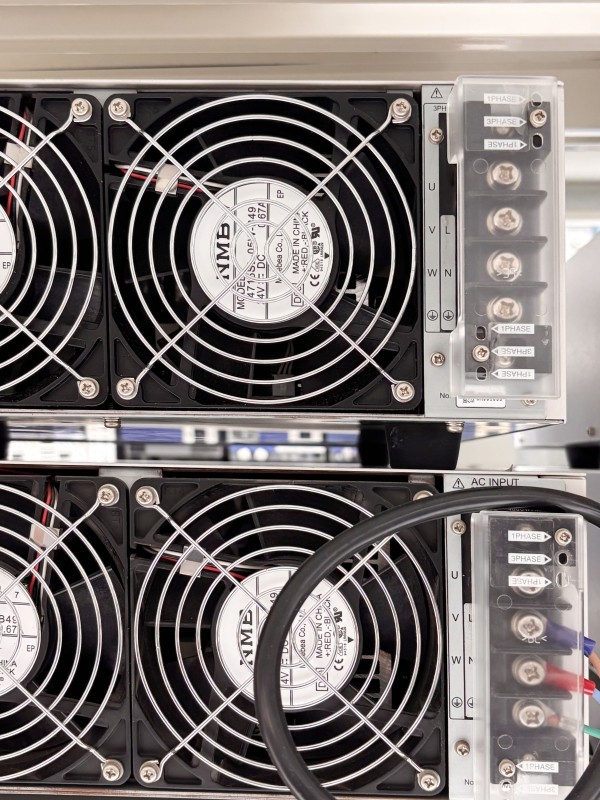

입력 전압: AC 200V ~ 240V (50/60Hz)

2. 제어 정밀도 및 노이즈 (Accuracy & Noise)

정전압(CV) 설정 정밀도: ±(정격의 0.2% + 50mV)

정전류(CC) 설정 정밀도: ±(정격의 0.5% + 50mA)

리플 노이즈 (CV): 100mVp-p (10Hz~20MHz) / 10mVrms

리플 노이즈 (CC): 400mArms

3. 주요 기술 및 효율

스위칭 방식: 소프트 스위칭 기술 (ZVS 영전압 / ZCS 영전류 스위칭) 적용 → 발열 최소화 및 신뢰성 향상

역률 개선 (PFC): 역률 0.95 실현 (기존 대비 입력 전력 약 40% 절감)

에너지 효율: 풀 부하 시 약 85%의 고효율 달성

4. 확장성 및 인터페이스

병렬 운전: 동일 모델 최대 5대 연결 가능 (최대 40kW / 2,000A 확장)

직렬 운전: 동일 모델 최대 2대 연결 가능

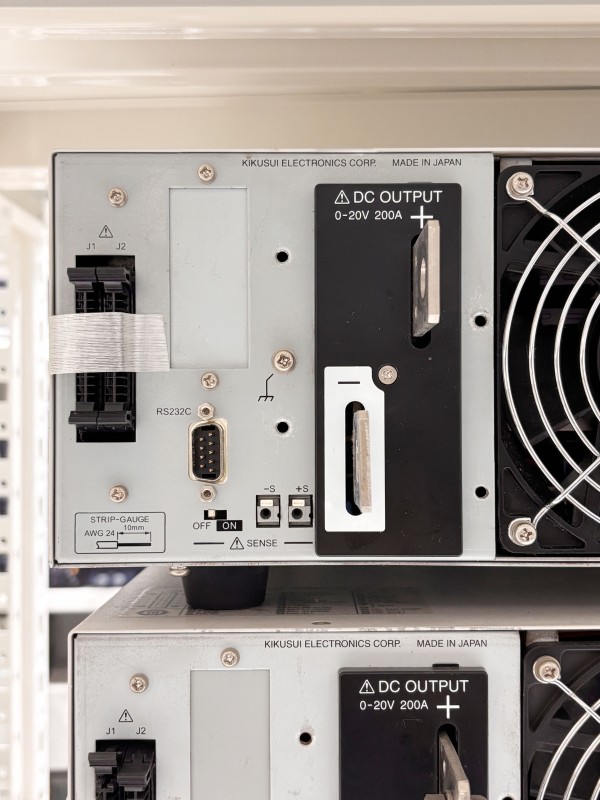

통신 인터페이스: * 기본: RS-232C

옵션: USB, GPIB, LAN (LXI 규격 준수)

소프트웨어: Wavy for PAT-T (시퀀스 작성), LabVIEW 드라이버 지원

5. 보호 기능 및 내구성

보호 회로: 과전압(OVP), 과전류(OCP), 과열(OTP), 입력 결상 보호, 팬 오작동 감지

동작 환경: 주변 온도 최대 50°C에서도 풀 부하 연속 가동 가능
