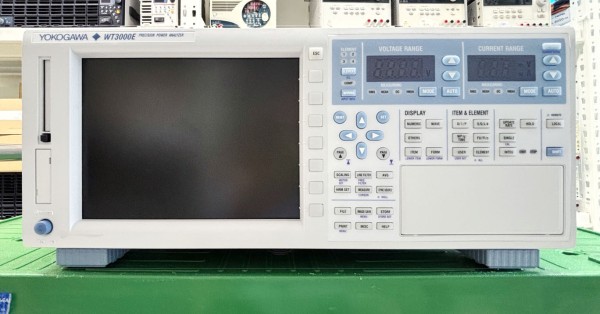

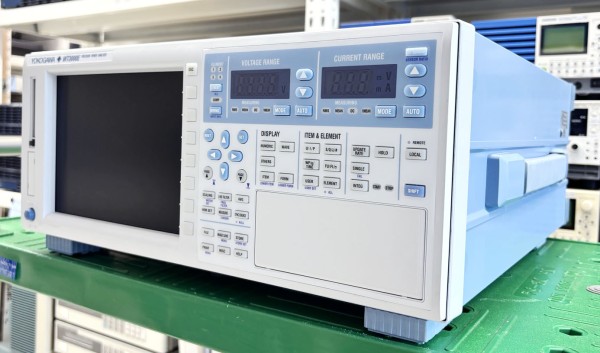

Yokogawa WT3000E 주요 스펙 요약

1. 기본 측정 성능

• 기본 전력 정확도: 읽기 값의 0.02%

• 측정 대역폭: DC 및 0.1Hz ~ 1MHz

• 데이터 업데이트 속도: 50ms (과도 현상 데이터 포착 유리)

2. 하드웨어 및 디스플레이

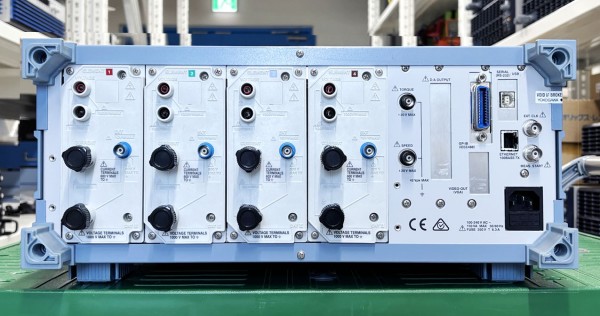

• 입력 채널: 단일 본체에 최대 4개의 입력 소자 장착 가능

• 전류 입력 혼용: 2A 및 30A 입력 소자 1개 유닛 내 혼용 설치 지원

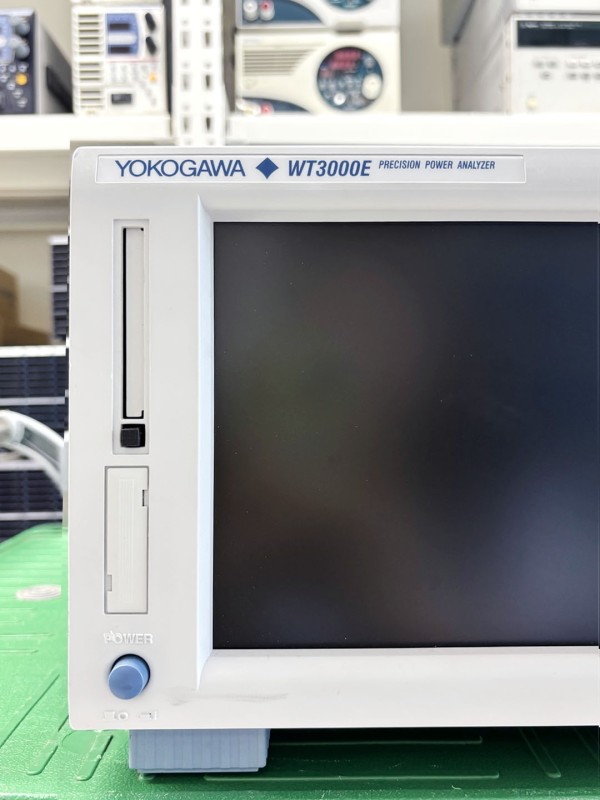

• 디스플레이: 8.4인치 대형 LCD 화면 (수치 및 실시간 파형 동시 확인)

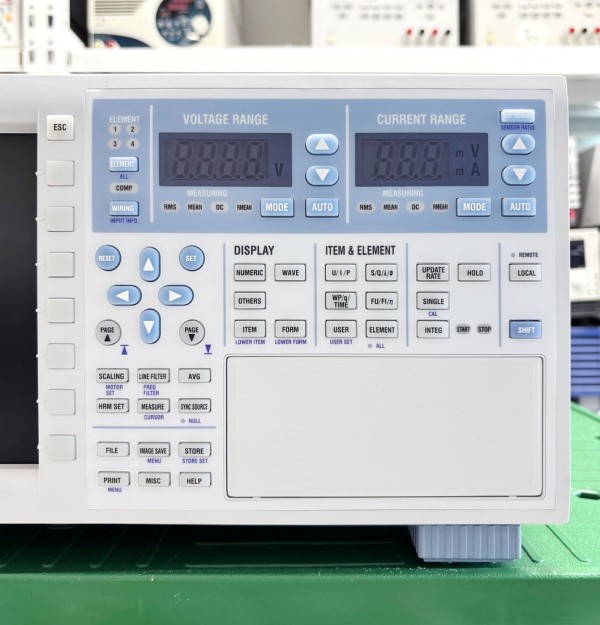

• 레인지 표시기: 전면 7세그먼트 그린 LED (현재 설정 범위 표시로 조작 오류 방지)

3. 통신 인터페이스 및 저장

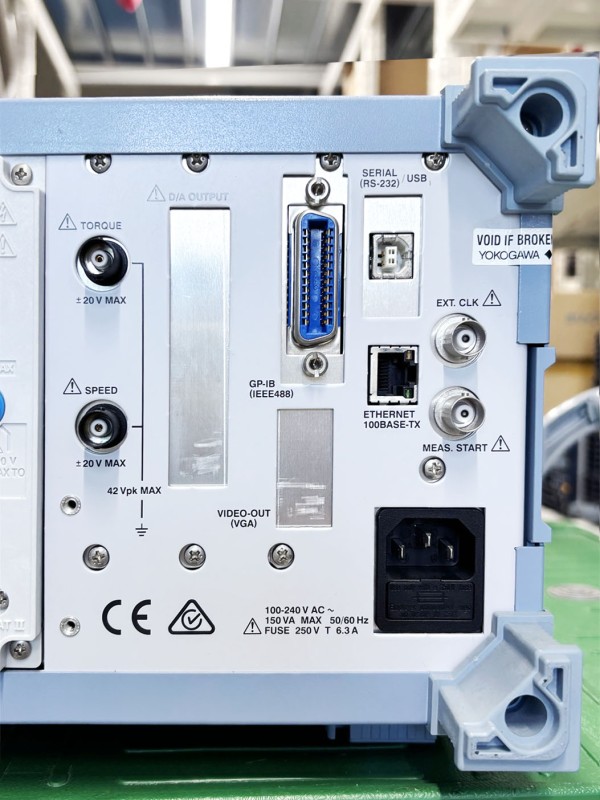

• 지원 인터페이스: GP-IB, RS-232, USB 기본 지원 / 이더넷(옵션)

• 저장 매체: 대용량 내부 메모리 및 USB 저장 지원 (CSV 포맷 즉시 저장)

4. 국제 표준 규격 지원

• 고조파 측정: IEC61000-3-2, IEC61000-3-12 (광대역 고조파 측정 모드: 0.1Hz ~ 2.6kHz)

• 전압 변동 및 플리커 측정: IEC61000-3-3, IEC61000-3-11

5. 주요 확장 옵션 기능

• 고급 연산 기능 (G6 옵션): 최대 100kHz 대역의 FFT 분석 및 파형 연산 제공 (고주파 노이즈 분석)

• 모터 평가 기능 (/MTR 옵션):

  • 토크 및 속도 신호 입력을 통한 기계적 출력 및 최종 효율 실시간 계산

  • 델타 연산 기능 지원 (3상 3선식 환경에서 가상의 상전압 도출)

• 20채널 D/A 출력 (/DA 옵션): 측정 수치를 아날로그 전압으로 변환, 외부 데이터 로거와 연결 (장시간 테스트 및 챔버 모니터링용)
