1️⃣ 기본 성능 사양 (Core Performance)
| 항목 | 사양 |
|---|---|

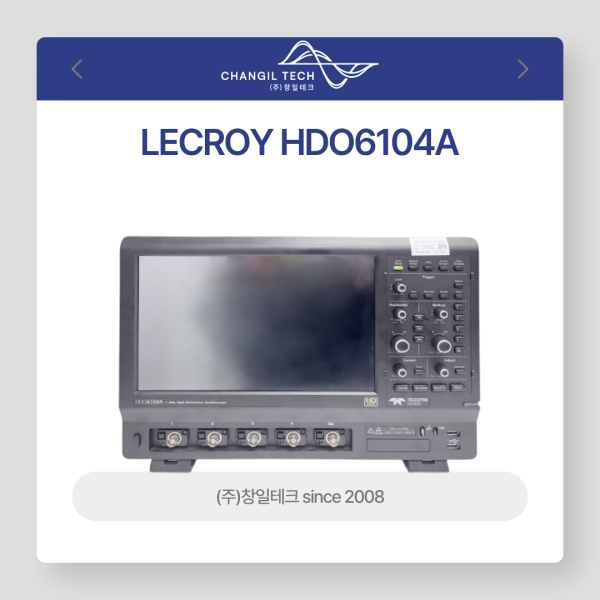

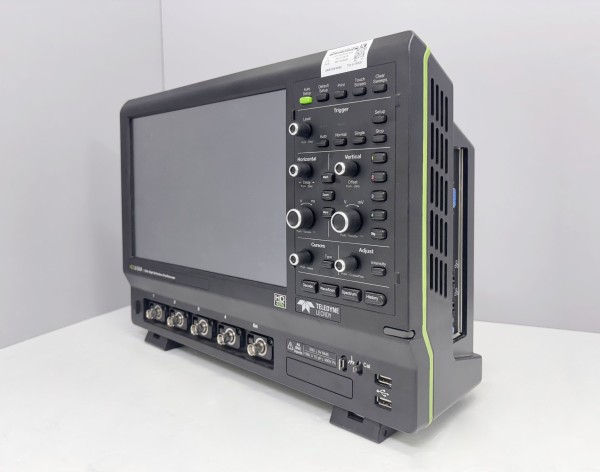

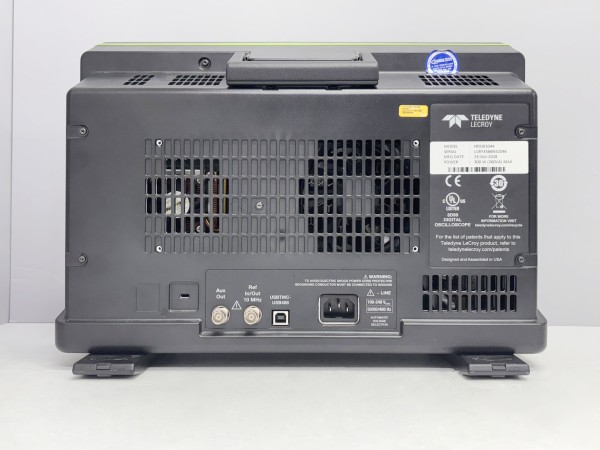

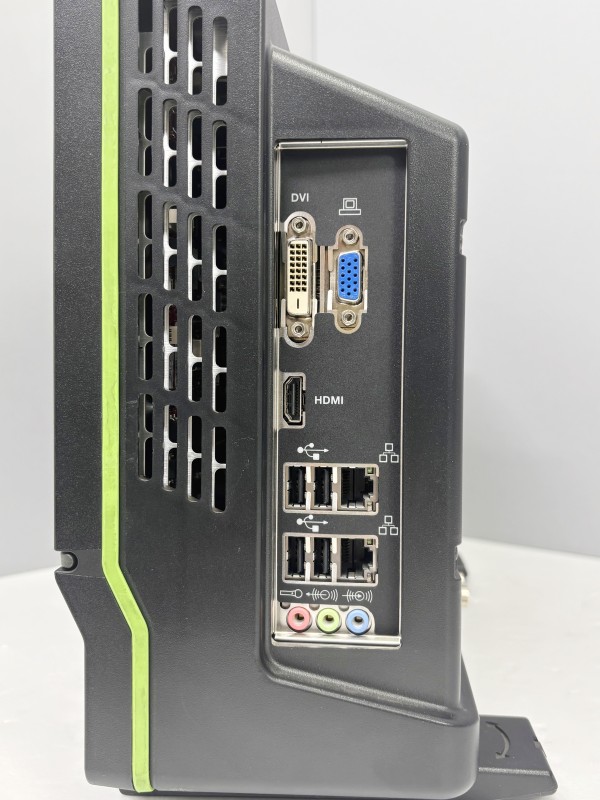

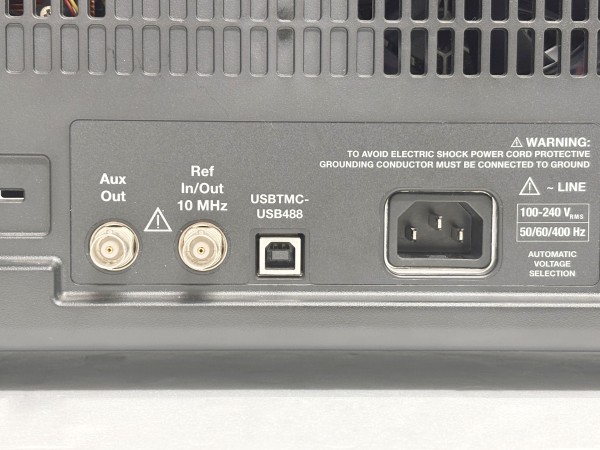

| 제품명 | LECROY HDO6104A |
| 제품군 | High Definition Oscilloscope |
| 대역폭 (Bandwidth) | 1 GHz |

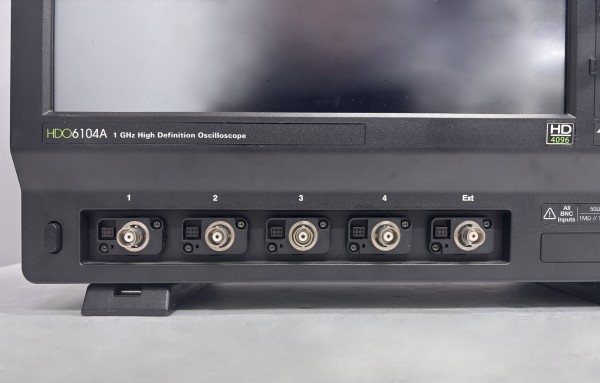

| 아날로그 채널 수 | 4 Ch |
| 샘플링 속도 (Sample Rate) | 최대 10 GS/s (4채널, ESR 적용 시) |
| 메모리 깊이 (Memory Depth) | 최대 50 Mpts / Ch |
| 수직 분해능 (Vertical Resolution) | 12-bit |
| 향상 분해능 (ERES) | 최대 15-bit |
| 디스플레이 | 12.1인치 멀티터치 LCD |
2️⃣ 고해상도 측정 핵심 기술
| 항목 | 설명 |
|---|---|
| HD 기술 | HD4096 High Definition Technology |
| 수직 해상도 특징 | 일반 8-bit 대비 16배 높은 해상도 |
| 측정 장점 | 리플(Ripple), 노이즈(Noise), 트랜지언트(Transient) 미세 신호 식별 |
| 적용 분야 | 전원 레일, 센서 신호, 파워 무결성 분석 |
3️⃣ 전력전자·전원 분석 관련 기능
| 항목 | 지원 내용 |
|---|---|
| 브리지 분석 | Half / Full / H-Bridge |
| 게이트 신호 | Gate Drive Voltage 측정 |
| 전력 분석 | Device Loss, Switching Loss |
| SMPS 분석 | Control Loop, Power Quality |
| 하모닉 분석 | Line Harmonics |
| 프로브 연계 | 고전압 프로브(HV Probe) 최적화 |
4️⃣ 트리거·파형 분석 기능
| 항목 | 설명 |
|---|---|
| WaveScan | 조건 기반 이벤트 탐색 (20+ 조건) |
| 검색 대상 | 아날로그 / 디지털 / 병렬 버스 |
| History Mode | 과거 파형 타임라인 재생 |
| 분석 목적 | 간헐 불량, 순간 이상 현상 추적 |
5️⃣ 사용자 인터페이스 & 조작성
| 항목 | 설명 |
|---|---|
| UI 시스템 | MAUI with OneTouch |
| 조작 방식 | 터치 기반 Drag / Drop / Flick |
| 장점 | 빠른 설정, 분석 중심 UI |
| 현장 체감 | 메뉴 스트레스 최소화 |
6️⃣ 데이터·버스 분석 기능
| 항목 | 설명 |
|---|---|
| 타이밍 분석 | Timing Measurements |
| 버스 분석 | Serial / Parallel Bus |
| 데이터 추출 | Serial Data Extraction & Graph |
| 활용 분야 | 임베디드, 자동차 전장, 통신 분석 |
7️⃣ 이런 환경에 특히 적합합니다
-
전력전자(Power Electronics) 개발·검증
-
EV / ESS / BMS 시험 환경
-
전원 무결성(Power Integrity) 분석
-
리플·노이즈가 중요한 아날로그 설계
-
“파형 품질”이 결과를 좌우하는 테스트
✍️ 창일테크 한 줄 요약용 문장
LECROY HDO6104A는 1 GHz 대역폭과 12비트 HD4096 기술을 기반으로, 전력전자와 전원 무결성 분석에서 미세 신호까지 정확하게 보여주는 고해상도 오실로스코프입니다.
